標準量器水位調節溢流裝置
摘要: 本實用新型公開一種標準量器水位調節溢流裝置,設置于標準量器上部水位顯示筒,包括:調節螺母、調節絲杠、電磁閥、U型膠管、外筒排水管、溢流筒、固定桿、導向桿、外筒;所述固定桿一端通過螺栓與水位顯示筒側壁固接;所述固定桿前部橫向開設容置有調節螺母的方槽,還縱向開設與方孔垂直供調節絲杠穿過的圓孔,使該調節絲杠與調節螺母螺合連接;所述固定桿前端縱向開設供導向桿滑動穿過的滑道;調節絲杠與導向桿的端部通過連接塊固接,該連接塊還與外筒外壁焊接;外筒內底上固設有溢流筒,溢流筒內底部與U型膠管一端密封連接;外筒側壁底部設有外筒排水管。實用新型實現自動調節自溢流、減輕了勞動強度;該結構簡單,便于維修,穩定性可靠。

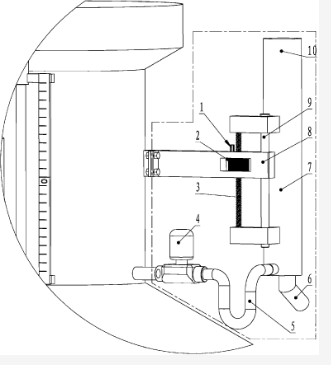

主權利要求: 1.一種標準量器水位調節溢流裝置,設置于標準量器上部水位顯示筒,其特征在于:包括:調節螺母(2)、調節絲杠(3)、電磁閥(4)、U型膠管(5)、外筒排水管(6)、溢流筒(7)、固定桿(8)、導向桿(9)、外筒(10);所述固定桿(8)一端通過螺栓與水位顯示筒側壁固接;所述固定桿(8)前部橫向開設容置有調節螺母(2)的方槽,還縱向開設與方孔垂直供調節絲杠(3)穿過的圓孔,使該調節絲杠(3)與調節螺母(2)螺合連接;所述所述固定桿(8)前端縱向開設供導向桿(9)滑動穿過的滑道;調節絲杠(3)與導向桿(9)的端部通過連接塊固接,該連接塊還與外筒(10)外壁焊接;外筒(10)內底上固設有溢流筒(7),溢流筒(7)內底部與U型膠管(5)一端密封連接;外筒(10)側壁底部設有外筒排水管(6);U型膠管(5)另一端通過電磁閥與水位顯示筒側壁貫穿固接。
