技術領域
本實用新型涉及的是流量計檢測裝置,特別是液體流量標準檢定裝置 的換向器裝置。
背景技術
現有液體流量標準檢定裝置的換向器主要是由固定板,連接在該固定 板上的氣缸、進水管,在進水管壁上開設有出水孔,在進水管外轉動連接 設有套筒,在套筒上連接有出水嘴,活塞桿通過套筒上的連桿帶動套筒轉 動構成,通過活塞桿的伸出與縮進帶動出水嘴左右兩工位擺動,達到使出 水嘴換向。這種換向器只能向液體流量標準檢定裝置的大小兩個標準金屬 量器中輸液,其中一個標準金屬量器做定量檢側使用時,另一個標準金屬 量器做旁路使用,在測量大流量時,小的標準金屬量器做旁路使用,就會 出現液滿溢出現象,使測量工作無法正常進行,若此時將小的標準金屬量 器移開,在此位置上換上分液筒排液,雖然可防止液體溢出現象發生,但 裝置每次都需要重新調平,費時費力。
實用新型內容
本實用新型的目的是針對上述現有技術的不足進行改進,提供一種三 工位換向器。
本實用新型的技術方案是在現有技術的基礎上,在有原氣缸(即主氣 缸)的活塞桿上連接一個副氣缸,副氣缸的活塞桿與套筒上的連桿連接帶 動套筒轉動。
本實用新型通過主氣缸的活塞桿帶動副氣缸前后移動,副氣缸的活塞 桿帶動套筒轉動,使出水嘴擺動,通過主氣缸和副氣缸的活塞桿的伸與縮 配合,使出水嘴進行三工位擺動,即使出水嘴對應大標準金屬量器與小標 準金屬量器、大標準金屬量器與回液旁路、小標準金屬量器與回液旁路間 進行轉換。
本實用新型結構簡單,制造簡便,可充分滿足大小流量都能方便測量 的使用需求。
附圖說明

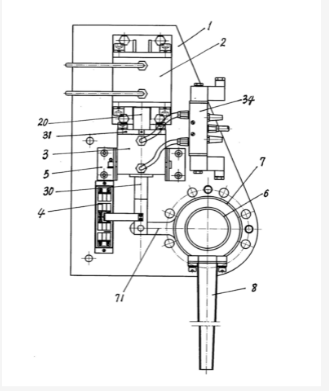

圖1是本實用新型實施例結構示意圖。
圖2是圖1的右視圖。
具體實施方式
本實用新型由固定板1,設置連接在固定板1上的主氣缸2、主氣缸 電磁換向閥24、副氣缸3、副氣缸電磁換向閥34、光電傳感器裝置4、進 水管6,在進水管3外轉動連接有套筒7,在套筒7上連接有出水嘴8,主 氣缸2的活塞桿20與副氣缸3的缸蓋31固定連接,在固定板1上設有副 氣缸3滑動支座5,副氣缸3的活塞桿30與套筒7上的連桿71連接帶動 套筒7轉動構成。其主氣缸2的活塞桿20帶動副氣缸3前后移動,副氣 缸3的活塞桿30帶動套筒7轉動,使出水嘴8擺動,通過主氣缸2和副 氣缸3的活塞桿20、30的伸與縮配合,使出水嘴8進行三工位擺動。
本實用新型應用時,由于出水嘴8擺動增加了一個工位,相應在液體 流量標準檢定裝置換向器下方的分水器的中間部增加開設一個出液槽旁 路即可。
