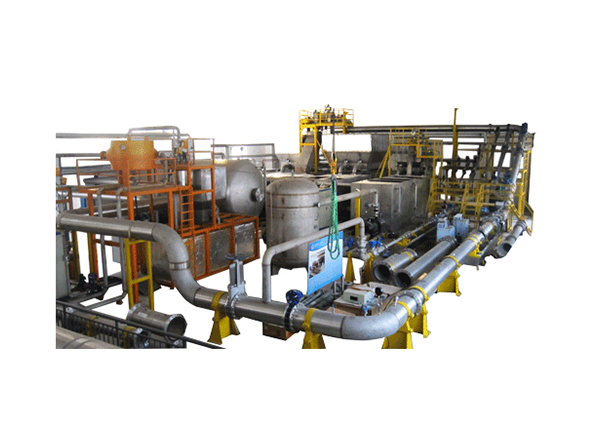

現有的水流量尺度裝置的基本組成有水輪回系統(水池、水泵、穩壓容器或水塔)、消氣過濾器、實驗管路、伸縮器、尺度表或質量稱重系統、換向器、啟?？刂圃O(shè)備及計算機組成。按要求將被檢流量表裝到裝置上，啟動上述系統，使水流徑被檢流量表和流量工作尺度(電子稱或尺度表)，同步操縱被檢流量表和流量工作尺度，比較兩者的輸出流量值、水輪回系統的不亂性、換向器的正確度，從而確定被檢流量表的計量正確度和重復性。完成對被檢流量計的檢定。

　　現有技術中，水流量尺度裝置的功能較為單一，即只能檢測單一口徑的流量表，導致整個裝置使用的靈活性較低，因此存在著改進的空間。針對現有技術的不足，本實用新型提供了一種水流量尺度裝置，能對不同口徑的流量表進行檢測，明顯晉升了本裝置使用的靈活性。為實現上述目的，本實用新型提供了如下技術方案：一種水流量尺度裝置，包括依次連接并形成回路的輪回儲水池、儲水罐、儲壓罐、檢測管路和水箱，所述檢測管路包括小口徑檢測管路、中口徑檢測管路和大口徑檢測管路；所述小口徑檢測管路包括儲水桶一、標定管路一、儲水桶二、流量表安裝管路一和儲水桶三，所述儲水桶一與儲壓罐連通，所述標定管路一連接于儲水桶一和儲水桶二之間，所述流量表安裝管路一具有多個，并且均連接于儲水桶二和儲水桶三之間，多個所述的流量表安裝管路一的口徑大小不一，所述儲水桶三與水箱連通。

　　所述大口徑檢測管路包括儲水桶四、標定管路二、儲水桶五、流量表安裝管路二和儲水桶六，所述儲水桶四與儲壓罐連通，所述標定管路二連接于儲水桶四和儲水桶五之間，所述流量表安裝管路二具有多個，并且均連接于儲水桶五和儲水桶六之間，多個所述的流量表安裝管路二的口徑大小不一，所述儲水桶六與水箱連通；所述大口徑檢測管路包括多個口徑大小不一的流量表安裝管路三，多個所述的流量表安裝管路三連接于儲水桶五和水箱之間。多個所述的流量表安裝管路一的口徑在DN10-DN50之間，多個所述的流量表安裝管路二的口徑在DN65-DN250之間，多個所述的流量表安裝管三的口徑在DN300-DN800之間。
