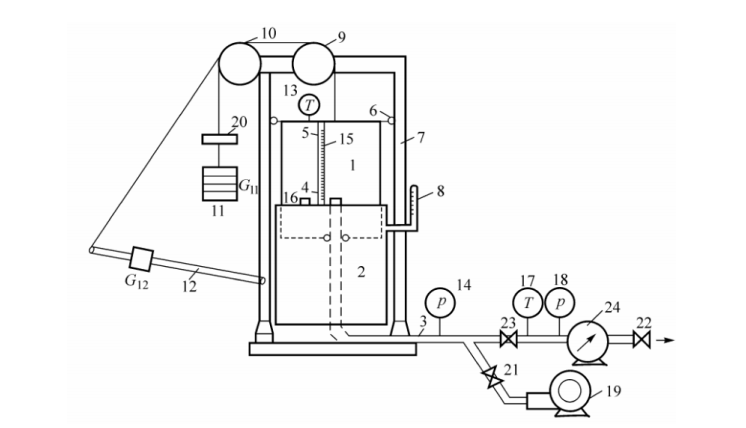

鐘罩1是一個上部有頂蓋,下部開口的容器,液槽2內盛滿水或不易揮發的油。有的鐘罩在液槽底部焊接一個圓筒形開口容器,叫作“干槽”。由于液封的作用,使鐘罩內成為一個密封容器導氣管3插入鐘罩1內,頂端露出液面,其高度以鐘罩下降到低點時不碰到鐘罩頂蓋為宜。為了避免鐘罩下降時晃動,鐘罩兩邊和鐘罩內下部裝有導輪6及立柱上的導軌 7,導輪沿著導軌 7和導氣管3滾動。鐘罩上部系有鋼絲繩或柔繩通過定滑輪9、10。配重物11用來調整鐘罩內壓力,補償機構 12用來當鐘罩下降時,補償液槽內液體對鐘罩產生的浮力,使鐘罩內壓力保持恒定。溫度計13和壓力計14分別測量鐘罩內氣本溫度和壓力。在標尺15上裝有下?lián)醢?和上擋板5,二擋板之間為一定的容積,在液槽邊緣裝有光電發訊器 16與計時器連動,溫度計17和壓力計18分別測量被檢流量計的溫度和壓力。鼓風機19用以向鐘置內充氣,使鐘罩上升。壓板20,閥門21、22以及液位計8是用來固定鐘罩,向鐘罩鼓風和調流用。
工作原理
打開閥門21,關閉閥門23,開動鼓風機(也可用壓板20),空氣通過導氣管進入鐘罩1,使鐘罩上升,當鐘罩上升到高位置時,即下?lián)醢迓冻鲆欢尉嚯x以后,鼓風機停止送風,關閉閥門21。停一段時間,待鐘罩內氣體溫度穩定后,開始檢定流量計。打開閥門23和22,鐘罩式氣體流量標準裝置本身是一個恒壓源并給出標準容積的裝置。
該裝置利用鐘罩本身的重量超過配重物及其他重力并為一個常數,該常數確定了鐘罩內的壓力。補償機構12是克服浮力的影響,使該常數不隨鐘罩浸 入水中的深度而改變鐘罩內壓力,保證了流量的穩定性。打開閥23和調節閥 22,鐘罩以一定流速下降,鐘罩內氣體通過導氣管經被檢定的流量計流入大氣。當下?lián)醢?遮住光電發訊器時,計時器開始計時,被檢流量計同時也開始計數,鐘罩繼續下降。當上擋板 5 遮住光電發訊器時,計時器停止計時,被檢流量計同時也開始計數。記下13、14鐘罩內的溫度值 s 和壓力值p,以及17、18 流量計前的溫度值T、壓力值 p 和大氣壓力p。二擋板之間的鐘罩容積 V。事先已標定過。
