氣體檢定裝置的工作原理及系統構成

氣體檢定裝置的工作原理

根據氣體動力學原理，當氣體通過臨界流噴嘴時，當噴嘴上、下游壓力比達到某一特定條件后，在噴嘴喉部形成臨界流狀態，氣流達到最 大速度（音速）。流過噴嘴的氣體質量流量也達到最 大值Qm。此時Qm只與噴嘴入口處的滯止壓力和溫度有關，而不受其下游狀態變化的影響。本裝置正是基于上述原理，以音速噴嘴為標準表與被檢流量計比對得出示值誤差。

氣體流量標準裝置的系統構成

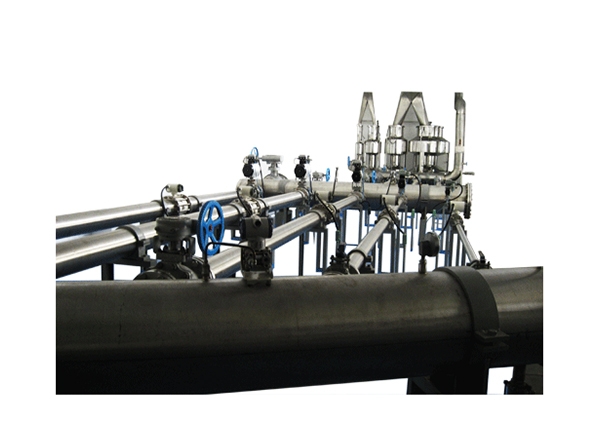

整套裝置由氣源部分、裝置總成、工藝管線、測控系統組成。

氣源部分分正壓法和負壓法，正壓法由空氣壓縮機組、儲氣罐、穩壓罐、減壓閥組成；負壓法由真空泵、閥門組、循環水泵組成。

裝置總成由滯止容器、收集（背壓）容器、音速噴嘴組組成。噴嘴前后設有壓力、溫度采集點。

工藝管線由夾表器組、表前、表后直管段、氣體過濾器等組成。

測控系統由工控機、PLC中央處理器、控制柜、二次儀表組成。
