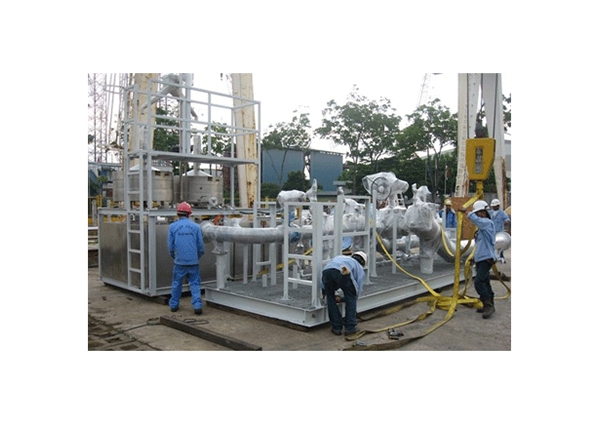

流量檢定裝置的主要組成

流量檢定裝置為常壓和正壓流入式pVTt法氣體流量標準裝置組，以空氣為介質，可在正壓和負壓兩種工況下工作。裝置主要由標準容器組、氣源及動力部分、管路系統、夾表系統、流量調節系統、溫度、壓力和濕度測量系統、閥門、電氣控制部分、數據采集和計算機運算處理系統等組成。該裝置為標準表法預留擴展接口和空間。

流量檢定裝置能在正壓、負壓兩種工況下使用，共用一套管路、數據采集、傳輸、處理和控制系統；正壓氣源經過除濕去塵處理，并對空氣濕度進行有效處理，保證進入標準容器的空氣干燥，以抑制空氣濕度引起的誤差。

標準容器內溫度測量的準確度至關重要，基準容器內科學均勻分布測溫點，OVAL公司推薦選用了OKAZAKI高精度四線制PT100鉑電阻，該P(yáng)T100兩端各引出兩根導線，其中兩根作為恒電流輸入信號線，為PT100提供恒定的1mA基準電流，另外兩根信號線用來測量PT100的電壓值，測量回路獨立分開，由于采用了輸入、輸出、電源三隔離，大大降低引線電阻對PT100測得電阻值的誤差，準確度為0.05℃、量程為0～50℃，同時，測溫探頭直徑小于3.5mm，可有效減少熱阻，能迅速反應溫度的變化。
