標準量器水位調節溢流裝置

技術領域

本實用新型涉及水箱安全防護技術領域，具體說是一種標準量器水位調 節溢流裝置。

背景技術

工作量器在工作中要人工開關計量頸小閥門調節水位至標準位，很繁 瑣、無法實現自動調節水位。

實用新型內容

為解決現有技術中的問題，本實用新型提供一種標準量器水位調節溢流 裝置。

本實用新型的所采用的技術方案是：

一種標準量器水位調節溢流裝置，設置于標準量器上部水位顯示筒，包 括：調節螺母、調節絲杠、電磁閥、U型膠管、外筒排水管、溢流筒、固定 桿、導向桿、外筒；所述固定桿一端通過螺栓與水位顯示筒側壁固接；所述 固定桿前部橫向開設容置有調節螺母的方槽，還縱向開設與方孔垂直供調節 絲杠穿過的圓孔，使該調節絲杠與調節螺母螺合連接；所述所述固定桿前端 縱向開設供導向桿滑動穿過的滑道；調節絲杠與導向桿的端部通過連接塊固 接，該連接塊還與外筒外壁焊接；外筒內底上固設有溢流筒，溢流筒內底部 與U型膠管一端密封連接；外筒側壁底部設有外筒排水管；U型膠管另一端 通過電磁閥與水位顯示筒側壁貫穿固接。于固定桿上設有鎖緊螺釘，該鎖緊 螺釘與調節螺母相抵接。

本實用新型的優點是：

本實用新型可以實現工作量器標準水位自動調節自溢流、減輕了勞動強 度；該結構簡單，便于維修，穩定性可靠。

附圖說明

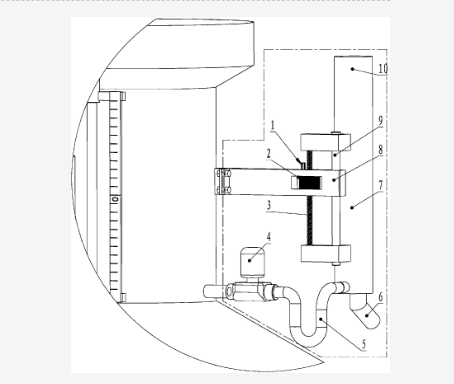

圖1是本實用新型使用時的安裝圖。

圖2是本實用新型的結構圖。

圖3是本實用新型的外筒剖面圖。

具體實施方式

一種標準量器水位調節溢流裝置，設置于標準量器上部水位顯示筒，包 括：調節螺母2、調節絲杠3、電磁閥4、U型膠管5、外筒排水管6、溢流 筒7、固定桿8、導向桿9、外筒10；

所述固定桿8一端通過螺栓與水位顯示筒側壁固接；

所述固定桿8前部橫向開設容置有調節螺母2的方槽，還縱向開設與方 孔垂直供調節絲杠3穿過的圓孔，使該調節絲杠3與調節螺母2螺合連接； 通過調節螺母2提升或降低調節絲杠3的高度。

所述所述固定桿8前端縱向開設供導向桿9滑動穿過的滑道；

調節絲杠3與導向桿9的端部通過連接塊固接，保證導向桿9與調節絲 杠3同時上下移動，該連接塊還與外筒10外壁焊接；

外筒10內底上固設有溢流筒7，溢流筒7內底部與U型膠管5一端密 封連接；當U型膠管5有水向外溢出時，首先慢慢填充溢流筒7，當溢流筒 7填滿后再排到外筒10

外筒10側壁底部設有外筒排水管6；

U型膠管5另一端通過電磁閥與水位顯示筒側壁貫穿固接。

于固定桿8上設有鎖緊螺釘1，該鎖緊螺釘1與調節螺母2相抵接。
