針對現有技術中音速噴嘴流量檢定裝置存在安裝應力以及環境溫度對整體部件 帶來的變形以至局部斷裂或泄露的影響等不足,本實用新型要解決的問題是提供一種具有 應力補償功能、消除安裝應力以及環境溫度對整體部件影響,便于噴嘴、閥門等部件拆裝的 音速噴嘴法氣體流量檢定裝置。
為解決上述技術問題,本實用新型采用的技術方案是:

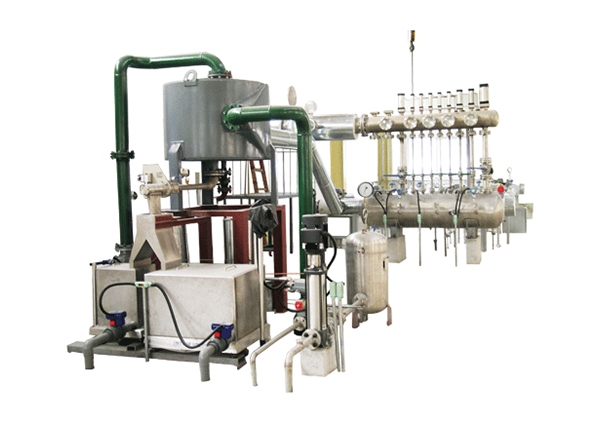

本實用新型一種音速噴嘴法氣體流量標準檢定裝置,具有直管段、滯止容器、音速 噴嘴組、集氣管、真空緩沖罐、水氣分離器以及水循環真空泵,其中,直管段為多根,分別與 滯止容器連通,音速噴嘴組安裝于滯止容器與集氣管之間,集氣管經真空緩沖罐連接水循 環真空泵,水循環真空泵的出口側經水氣分離器排出至大氣。
音速噴嘴組為多組,并行連通于滯止容器與集氣管之間,每組音速噴嘴組包括依 次連接的補償器、手動開關閥、示值儀表、自動開關閥以及音速噴嘴,補償器上端接口與集 氣管連通,音速噴嘴進氣口與滯止容器連通。
補償器為具有波紋管結構的管段。
水循環真空泵為多臺,并行連接于兩段輸氣管即第 一、二輸氣管之間,第 一輸氣管 的氣入口端與真空緩沖罐連通,第 二輸氣管的氣出口端與水氣分離器連通。
每根直管段包括第 一、二直管段兩部分,在第 一、二直管段之間設有儀表托架,第 一直管段為固定段,第 二直管段為可移動段,其上安裝有伸縮器,并經開關閥與滯止容器連 通。
所述第 二直管段前端進氣口處設有消音器。
